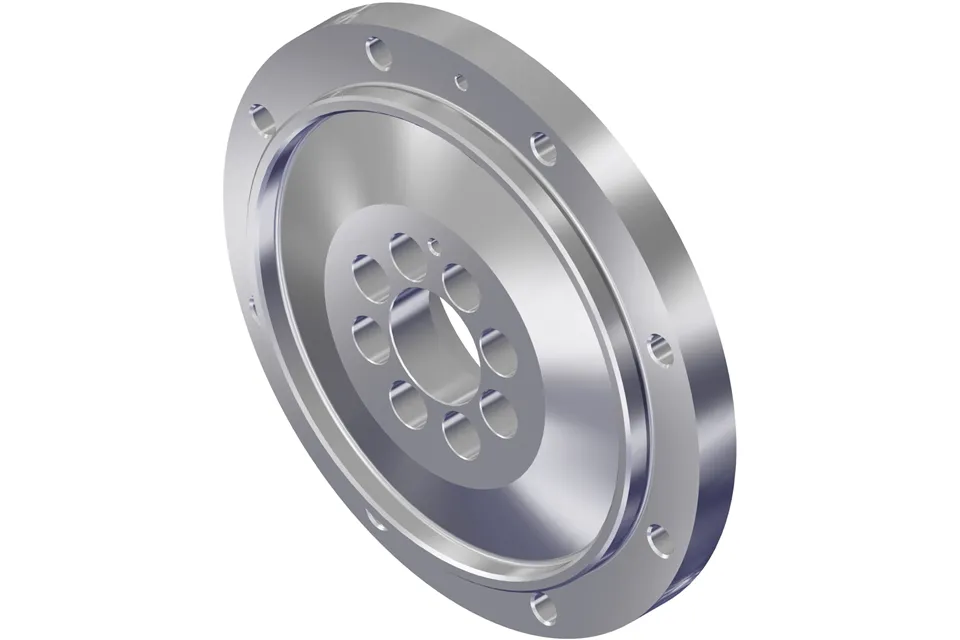

Cummins K38\/K50 veivakseladapter 3069776 presisjons-konstruert for Cummins K38 og K50 dieselmotorer, denne adapteren sikrer sømløs kraftoverføring i marine fremdrift, gruvemaskiner og industrielle generatorer. Konstruert av varmebehandlet høye styrke-legeringsstål med korrosjonsresistent plettering, tåler det ekstreme vibrasjoner, temperaturer (-40 grad til 150 grader) og torsjonsstress. Spesielt designet for k 38- g5 og k 50- m seriemotorer, har den en dynamisk balansedesign for å minimere rotasjonsfriksjon og forbedre innretting med svinghjulmontering.
Sende bookingforespørsel

Beskrivelse

Tekniske parametere

20241023144651

Cummins K38\/K50 dieselmotor veivaksel adapter 3069776 Presisjonskraftoverføring for tunge applikasjoner




Cummins K38 K50 Diesel Engine Parts 3069776 Crankshaft Adapter Stock Manufacturing Plants Retail Industries

Oversikt: Det kritiske grensesnittet for motorer med høy effekt

Cummins veivakseladapter 3069776 er en OEM-klasse-komponent konstruert for K38 (38L, 1.300–2.100 hk) og K50 (50L, 2.200–3.500 hk) dieselmotorer i gruvedrift, marine og kraftproduksjonsapplikasjoner. Ettersom den mekaniske broen mellom veivakselen og tilbehørskjøresystemer-inkludert generatorer, vannpumper og hydrauliske pumper, sikrer det 100% kraftoverføringseffektivitet under ekstreme forhold, inkludert 1 800 N · m dreiemoment og driftstemperaturer opp til 120 grader. Konstruert av varmebehandlet duktilt jern (ASTM A 536-84) med et plasmasprayet molybden disulfid (Mos₂) belegg, tåler det 10 millioner utmattelsessykluser (ISO 6336) og 1, 000 timer med saltspray1.

Kjernedesigninnovasjoner: konstruert for Cummins 'ytterpunkter

Gjennombrudd av materialvitenskap

- Basismateriale: Duktilt jern (HRC 20–25) med 550 MPa strekkfasthet, og motstår 99,7% av slitasje i gruvemiljøer.

- Overflatebehandling: Plasmasprayet MOS₂-belegg reduserer friksjonen til μ mindre enn eller lik 0. 08 Under 800 MPa kontaktspenning, og sikrer jevn effektoverføring.

*Testet ytelse*:<0.02 mm material loss after 1,000-hour sand abrasion testing.

Presisjonsmaskinens geometri

- Laserskårne splines sikrer 99,9% justeringsnøyaktighet med K38\/K50 veivaksler.

{{0}} D-trykt indekseringsfaner Aktiver 0,01 mm installasjonspresisjon.

- 25 mm Radial navtykkelse motstår 1.800 n · m torsjonsstress.

OE-nivå integrasjon

- Direkte passform for K38 (2017+) og K50 (2018+) motorer-ingen modifikasjoner som kreves.

- Verktøyfri erstatning Aktiverer 30- Minutt-tjenestetid.

Cummins K38 K50 Diesel Engine Parts 3069776 Crankshaft Adapter Stock Manufacturing Plants Retail Industries
Cummins K38 K50 Diesel Engine Parts 3069776 Crankshaft Adapter Stock Manufacturing Plants Retail Industries

Tekniske spesifikasjoner: konstruert til Cummins 'standarder

Delnummer: 3069776 (Rev P, 2025 formulering)

Kompatibilitet: Cummins K38\/K50 motorer

Driftsmoment: 1.500–1 800 N · m (kontinuerlig) \/ 2200 N · m (topp)

Termisk område: -40 grad til 120 grader (-40 grad F til 248 grader F)

Dimensjoner: φ280 mm OD × φ85 mm ID × 60 mm tykkelse

Vekt: 12,5 kg (27,55 pund)

Sertifisert levetid: 20, 000- Hour Bench Test (tilsvarer 40, 000 Operasjonstid)

Renslighet: ISO 4406 16\/14\/12 (førinstallasjon)

Installasjon og vedlikehold Beste praksis

Installasjon (kritiske trinn):

1. Overflateforberedelse: Bruk Cummins Cleaner P\/N 4922469 for å oppnå en 0. 8 um RA -finish på veivakselknutepunktet.

2. Momentsekvens: Bruk 220 ± 5 N · m (162 ft-lb) i tre trinnvise trinn ved bruk av Cummins Tool JH42879.

3. Justeringsverifisering: Bekreft 0. 02 mm radial runout ved hjelp av en skiveindikator.

Vedlikeholdsplan:

- Hver 1, 000 timer: Inspiser for spline slitasje (erstatt hvis dybdapet overstiger 1,5 mm).

- Hver 5., 000 timer: Utfør testing av ultralydtykkelse (minimum akseptabel tykkelse: 58 mm).

- Smøring: Bruk Cummins Titan 15W -40 (P\/N 4922385) for optimal sitteplasser.

*Pro tips*: Par med Cummins Belt Set 3024614 for optimal kraftoverføring.
