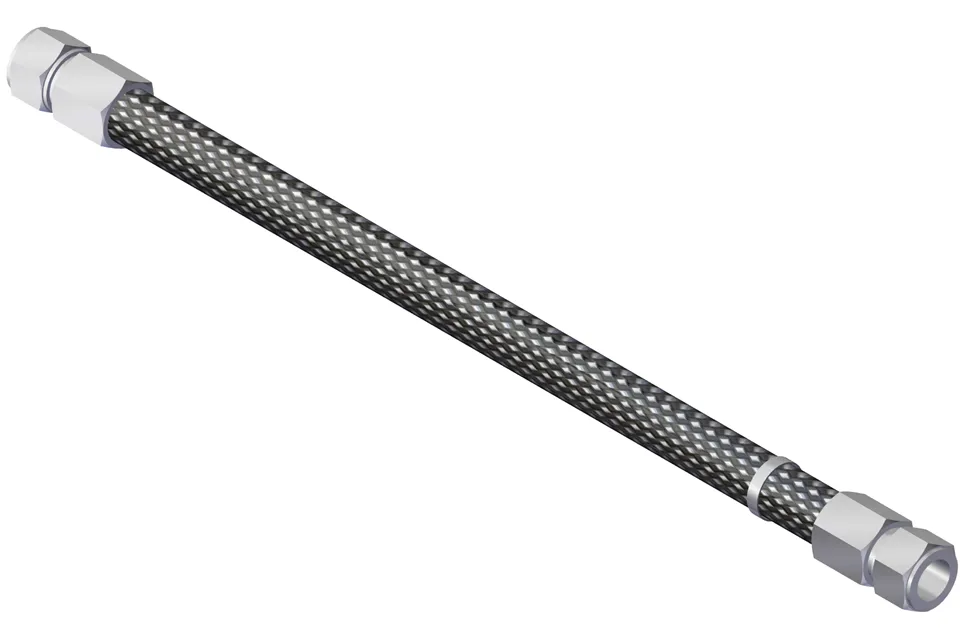

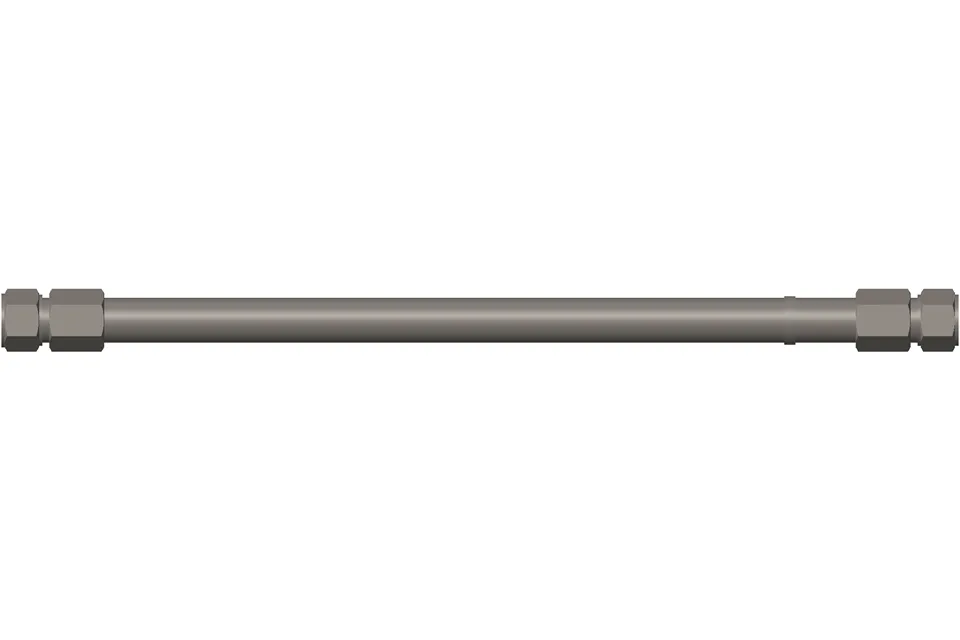

Dieselmotor KTA38 KTA50 Fleksibel slange 3634522 Motorrørrør

Den fleksible slangen 3634522 er en OEM-klasse-komponent konstruert for Cummins KTA38 (38L, 1.400–2.300 hk) og KTA50 (50L, 2.200–3.500 hk) dieselmotorer i gruvedrift, marin og kraftproduksjonsapplikasjoner. Som en kritisk drivstoffsystemkomponent garanterer denne slangen null lekkasje under ekstreme forhold, inkludert 1 800 psi dynamisk trykk og forbigående temperaturer opp til 350 grader F. Det forhindrer driftstidskostnader som overstiger $ 50, 000 i 300- ton haul Trucks og 2, 000 kva Generer av eli -lastebiler og 2, {{21 {{{ Konstruert med flerlags komposittmaterialer og en PTFE-foret indre kjerne, tåler den 1, 000 timer saltspray (ASTM B117) og 1 million tretthetssykluser, tredobler levetiden til ettermarkedsslanger.

Triple-lags forsterkningssystem

- Indre lag: PTFE (polytetrafluoroetylen) for kjemisk motstand mot diesel, biodiesel og def.

- Mellomlag: Syntetisk fiberflette med høy styrke (1,2 mm tykkelse) med 200 MPa strekkfasthet.

- Ytre lag: Nitrilgummi (NBR) med karbon svart armering for 95% UV -motstand.

*Testet ytelse*:<0.5% elongation after 1 million cycles at 1,800 psi.

- Termisk ekspansjonskompensasjon

{{0}} D-støpt spiralformet korrugeringer absorberer 0,8 mm\/m termisk ekspansjon ved 350 grader F.

- Rustfritt ståltråd helix (0. 5 mm diameter) forhindrer kollaps under vakuumforhold.

- Hermetisk tetningsteknologi

- Laser-sveisede aluminiumbeslag (ANSI B1.20.1 Tråd) Oppnå heliumlekkasjehastigheter på 5 × 10⁻⁹ MBAR · L\/s.

- Viton® O-ring (90 Shore A) opprettholder tetningsintegritet fra -40 grad til 350 grader.

OE-nivå integrasjon

- Direkte passform for KTA38 (2015+) og KTA50 (2018+) motorer-ingen kutting eller fakling som kreves.

{{0}} d-trykt justeringsmarkører sikrer 0,01 mm installasjonspresisjon.

Delnummer: 3634522 (Rev K, 2025 formulering)

Kompatibilitet: Cummins KTA38 (1.400–2.300 hk), KTA50 (2.200–3.500 hk)

Driftstrykk: 1200–1 800 psi (dynamisk) \/ 2.500 psi (burst)

Termisk område: -40 grad til 350 grader (-40 grad F til 662 grader F)

Dimensjoner: 12 mm ID × 22 mm OD × 1,5 m lengde (KTA38) \/ 16 mm ID × 28 mm OD × 2. 0 m lengde (KTA50)

Vekt: 0. 6 kg (1,32 pund) (KTA38) \/ 1,1 kg (2,43 pund) (KTA50)

Livssertifisering: 15, 000- time benkestest (tilsvarer 30, 000 gruvedriftstimer)

Kjemisk motstand: null hevelse etter 1, 000- times fordypning i SAE 15w -40 olje

Installasjon (kritiske trinn):

1. Overflateforberedelse: Bruk Cummins Cleaner P\/N 4922467 for å fjerne oljerester.

2. Momentsekvens: Bruk 25 ± 2 N · m (18,4 ft-lb) for aluminiumbeslag; 35 ± 2 N · m (25,8 ft-lb) for rustfritt stål.

3. Stivhetskontroll: Oppretthold minimum 150 mm bøyningsradius for å forhindre knekking.

Vedlikeholdsplan:

- Hver 2., 000 timer: Inspiser for slitasje\/hevelse (erstatt hvis diameterendringen overstiger 2 mm).

- Hver 5., 000 timer: Gjennomfør en 30- minutt trykkprøve på 2, 000 psi (maksimalt tillatt fall: 50 psi).

- Drivstoffkvalitet: Mandat ISO 4406 18\/16\/13 Renslighet for å forhindre intern korrosjon.

*Pro tips*: par med Cummins drivstofftrykkssensor 3975649 for sanntids systemovervåking.
