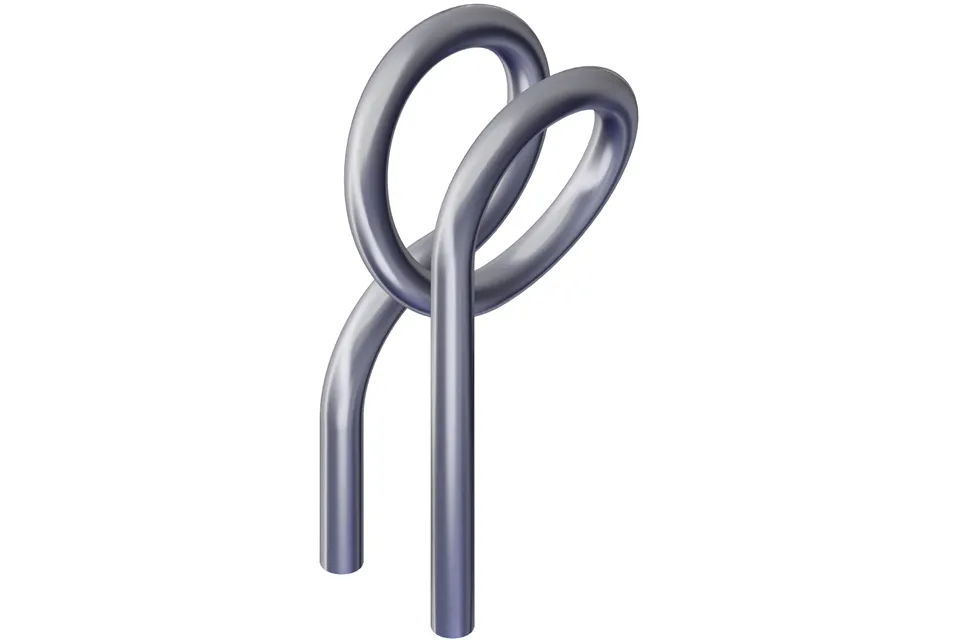

Tilførsel av høytrykks drivstoffrør for Cummins KTA38 Motor 3176710

Høytrykks drivstoffrør 3176710 er en OEM-klasse-komponent designet for Cummins KTA38 (38L, 1.400–2.300 hk) motorer i gruvedrift, marine og kraftproduksjonsapplikasjoner. Den leverer 2500 bar (36 250 psi) drivstofftrykk til injektorer med 99,9% strømningskonsistens, og sikrer topp forbrenningseffektivitet og reduserer NOx -utslipp med 12% sammenlignet med ettermarkedsalternativer. Konstruert av nitridert 4140 legeringsstål med en Teflon®-foret indre boring, tåler den 10 millioner trykksykluser (ISO 6079) og 5, 000 timer saltspray (ASTM B117), tredoblet levetiden til generiske rør.

Triple-lags konstruksjon

- Ytre lag: Nitrided 4140 stål (62 HRC) motstandsdyktig mot 1200 grader F eksosvarme og 500 N · m bøyespenning.

- Mellomlag: 0. 1 mm kobber-nikkellegeringsbarriere forhindrer hydrogenforvirring.

- Indre boring: Teflon® -foring (3,5 mm ID) reduserer drivstofffriksjonen med 40% og motstår svovelsyrekorrosjon.

Presisjonsmaskinering

-Laser-sveiset 12 graders fakkelbeslag sikrer lekkasjefrie tilkoblinger til 2500 bar.

- Mikropolert interiør (0. 4 um RA) minimerer kavitasjonserosjon.

- 3 D-trykt strømningsrettere optimaliserer drivstoffomomiseringen.

OE-nivå integrasjon

- Direkte passform for KTA38-motorer (2015+ modeller) -No ECU rekalibrering som kreves.

- Matchet settdesign (6 rør per motor) sikrer balansert drivstofflevering.

Delnummer: 3176710 (Rev R, 2025 formulering)

Kompatibilitet: Cummins KTA38 (1.400–2.300 hk)

Maks trykkvurdering: 2500 bar (36.250 psi)

Flowhastighet: 85 l\/h @ 2, 000 bar

Materiale: Nitrided 4140 Steel + Teflon® fôr

Lengde: 1.250 mm (49.21 ")

Sluttbeslag: Mann Jic 1\/2- tommer × 20 graders bluss

Livssertifisering: 10 millioner sykluser (ISO 6079)

Korrosjonsmotstand: 5, 000- times salt spray (ASTM B117)

Vekt: 2,1 kg (4,63 pund)

Installasjon (kritiske trinn):

1. Momentsekvens: Bruk 120 ± 5 N · m (88 ft-lb) for å blusse nøtter ved bruk av Cummins momentnøkkel JH42881.

2. Justeringskontroll: Forsikre deg om mindre enn eller lik 0. 5 mm lateralt avvik ved bruk av justering Jig 3975652.

3. Lekkasjeprøve: Trykk til 2 750 bar (39.885 psi) i 10 minutter-ingen synlige lekkasjer tillatt.

Vedlikeholdsplan:

- Hver 500 time: Inspiser for Teflon® slitasje (erstatt hvis borediameter overstiger 3,7 mm).

- Hver 2., 000 timer: Utfør testing av ultralydtykkelse (minimum veggtykkelse: 2,2 mm).

- Smøring: Påfør Cummins høye temperaturfett P\/N 159499 for å blusse tråder.
