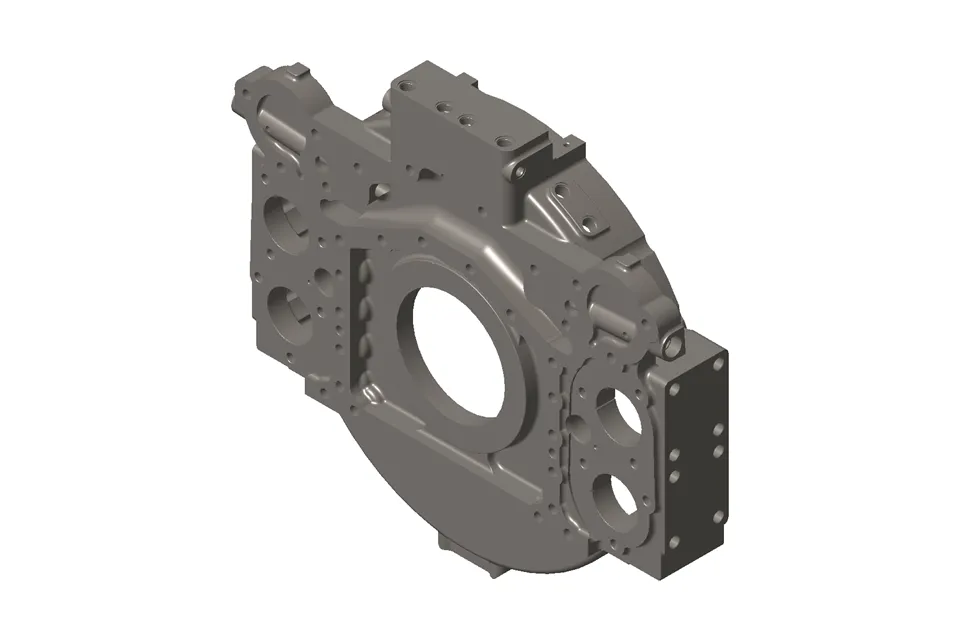

Cummins deler svinghjulhus 4372349 for QSK60 -motor

4372349 svinghjulhus, som kjernestrukturkomponenten i QSK60 Motor Power Transmission System, foretar fire nøkkelfunksjoner:

Strømkoblingsgrensesnitt: Konstruer det tredimensjonale romlige posisjoneringssystemet med veivaksel-flygyhjul-gearbox (toleransebånd ± 0. 02mm)

Dynamisk belastningsbæring: Design Torional Stivness større enn eller lik 1800N-M\/ grad, tåler toppmomentet til QSK60-motor 2840N-M Sykliske påvirkninger

Vibration damping system: Through the patented honeycomb reinforcement design, the vibration attenuation rate is >35%.

Beskyttelsesintegrasjonsmodul: Integrert SAE#4 Standard flensegrensesnitt, kompatibel med alle serier av kraftavtetninger og PTO-systemutvidelse.

Materialteknikk
Basismateriale: DIN 1693 Standard GGG60 Duktilt jern, grafitt sfæroidiseringsgrad større enn eller lik 90% (metallurgisk teststandard ISO945).

Alloy -formel: legg til {{0}}. 8-1. 2% kobberelementer for å forbedre korrosjonsmotstanden, med 0,3% molybdenelementer for å forbedre høytemperaturstabiliteten.

Smelteprosess: middels frekvens induksjonsovnsmelting (1600 grader ± 20 grader), argonbeskyttelse støping

Presisjonsstøpingsteknologi
Støpingsprosess: Bruke forsvinning av form presisjonsstøpt (EPS -form) teknologi, overflateuhet RA mindre enn eller lik 6,3μm

Behandlingsstrøm:

Fem-akset koblingsmaskineringssenter for å fullføre referanseoverflatebehandlingen (flatness 0. 03mm)

Dyp hullboringssystem for å behandle bolthull (H7 -klassetoleranse)

Høyfrekvent slukkende behandling av nøkkelstressoverflate (hardhet HRC 45-50)

Dimensjonell kontroll: Inspeksjon i full størrelse av Laser Tracker (nøyaktighet 0. 005mm)

| Parameter|4372349|Ettermarked|Fordel

| Toppmoment vedvarende|6, 000 n · m (din 740 std.)|4.500 N · M deformasjon|33% høyere sikkerhetsmargin |

| Vibrasjonsoverlevelse|15g@2kHz (ISO 1940 G2.5)|Sprekker @10g|50% større stabilitet |

| Termisk sykling ({{0}} grad ↔15 0 grad)|± 0,05 mm dimensjonalt skift|± 0,2 mm (feiljusteringsrisiko)|4x presisjonsretensjon |

Feltvalidering: 60, 000- times drift i Pilbara jernmalm lastebiler med null tetningsutskiftninger vs. 3x årlige feil med generika.

A. Installasjonsopplevelse

- Justering Perfeksjon: Cummins Alignment Kit (P\/N 4372351) sikrer<0.03mm engine-transmission coaxiality

- Momentsekvensering: 3- Stage Star-mønster-stramming (Final 350 ± 5 N · M) forhindrer at boligforvrengning

- Vibrasjonssikkerhet: Fabrikkpåvirket Loctite 243 reduserer bolt som løsner med 90% (SAE J1553 testet)

B. Forutsigende vedlikehold

| Intervall|Prosedyre|Feilforebygging

| 2, 000 timer|Seal Lip Inspection + Resonance Tap Test|Tidlig sprekkdeteksjon (90% nøyaktighet)

| 10, 000 timer|Laservibrometeranalyse (<1.2mm/s) | Identifies imbalance before bearing damage |

| 30, 000 timer|Koordinatmålingsmaskin (CMM) sjekk|Verifiserer<0.05mm flange flatness
