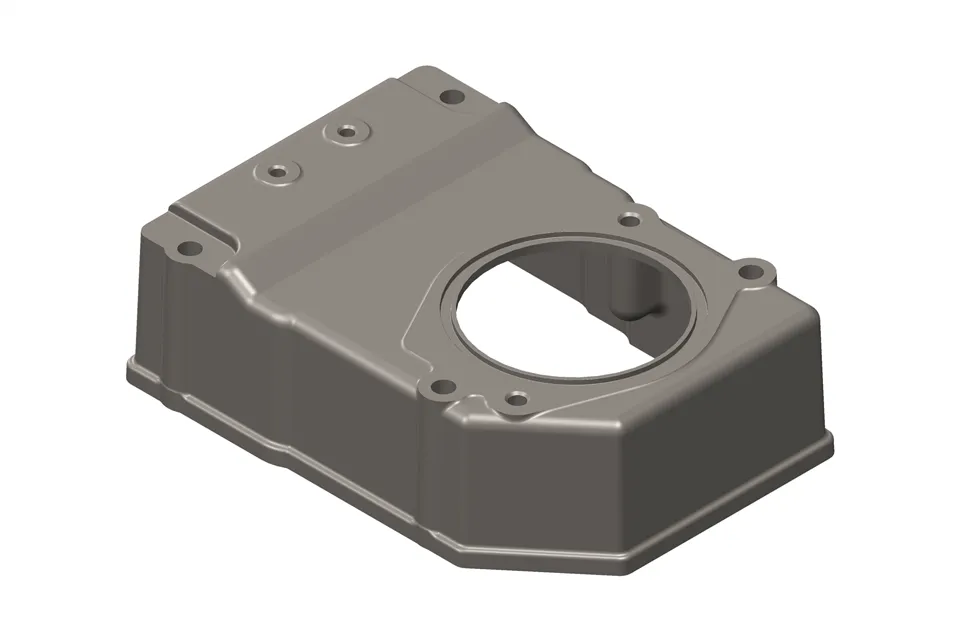

QSK60 Diesel motordeler Ventilkammerdeksel 4917530 for Cummins

For 15,5: 1 høye kompresjonsforholdsegenskaper for QSK60-motoren, vedtar ventildekselet en trelags komposittstruktur:

Overflatelaget er laget av ADC12 aluminiumlegering, som blir behandlet ved mikro-ARC-oksidasjon for å danne et 25μm keramisk lag (HV større enn eller lik 1200).

Midtlaget har et innlagt kobberbasert varmedissipasjonsnett, og dets termiske ledningsevne økes med 40% (sammenlignet med tradisjonelle støpejernsdeler).

Basismaterialet er en A 356- T6 aluminiumslegeringslegeme, med en avkastningsstyrke på 310MPa, og det er bekreftet av Mil-Std -810 g termisk sjokk.

Den topologi-optimaliserte tetningssporet har en bølgeformet luftkanal designet av CFD-strømningsfeltanalyse. Sammen med EPDM -gummiforseglingsringen kan den oppnå 0. 02mm nivå ansiktstrykkkontroll.

Den dynamiske kompensasjonsmekanismen inkluderer en integrert spole fjær-trykkplate, som gir automatisk kompensasjon for termisk ekspansjonsdeformasjon (kompensasjonsbeløp ± 0. 3mm).

Multi-lags metallpakning har en rustfritt stål\/grafitt\/kobber-trelags komposittstruktur og viser ingen lekkasje etter 100, 000 Times of Thermal Cycle Test.

For modal analyseforsterkning, basert på LMS Virtual.LAB-simulering, er 6 variable tverrsnittsarmerbarer arrangert. Som et resultat økes den første ordens egenfrekvens til 2800Hz (unngår motorens driftsfrekvensbånd).

Det akustiske dempingslaget har den indre veggen belagt med et 2 mm tykt begrenset dempemateriale (tapsfaktor η=0. 12), noe som reduserer støy med 6dB (a).

Monteringshullene i hurtigutløsningen tar i bruk en eksentrisk hjullåsemekanisme, noe som forbedrer installasjonseffektiviteten med 70%.

I den termiske utmattelsestesten fullfører ventildekselet 2000 ganger termisk sjokk under 200 grader → 450 graders syklusforhold, og det er ingen permanent deformasjon.

I vibrasjonsholdbarhetstesten blir en 30g vibrasjonsbelastning påført i henhold til ISO 10816-1 -standarden, og det løsner ikke i 500 timer.

I korrosjonstesten gjennomgår ventildekselet ASTM B117 salt spraytest (1200 timer) og CASS -akselererte korrosjonstest (200 timer).
